La thermographie par drone révolutionne l’inspection en offrant une analyse rapide et précise des anomalies thermiques invisibles à l’œil nu, tout en garantissant sécurité, efficacité et accessibilité aux zones les plus complexes.
1. Introduction à la thermographie par drone
La thermographie par drone est une technologie innovante qui combine l’utilisation de drones et de caméras thermiques pour capter et analyser les variations de température sur des structures, des installations ou des environnements. Ce procédé est principalement utilisé pour détecter des anomalies invisibles à l’œil nu, telles que des fuites thermiques, des points chauds ou des défaillances électriques. Grâce à leur capacité à survoler de grandes zones et à accéder à des endroits difficiles, les drones thermiques sont devenus des outils indispensables pour de nombreuses industries.
2. Principes de la thermographie
La thermographie repose sur l’émission naturelle d’infrarouges par les objets en fonction de leur température. Toute matière ayant une température supérieure au zéro absolu (-273,15 °C) émet un rayonnement infrarouge. Une caméra thermique est capable de capter ce rayonnement et de convertir les différences de températures en images thermiques, qui sont ensuite analysées pour détecter les variations thermiques suspectes.
Avec l’utilisation de drones, cette technique permet de collecter des données thermographiques sur de vastes zones, à des hauteurs ou dans des lieux difficiles d’accès, le tout sans interruption des opérations et de manière non intrusive.
3. Les avantages de la thermographie par drone
L’utilisation de drones pour des inspections thermographiques présente de nombreux avantages, en particulier pour des secteurs comme l’énergie, la construction, l’agriculture et les services publics.
- Détection rapide des anomalies : Les drones thermiques permettent de repérer rapidement les zones de chaleur ou de froid anormales, permettant d’agir préventivement sur des défauts ou des défaillances.
- Inspection non destructive : Contrairement aux méthodes d’inspection traditionnelles, la thermographie par drone ne nécessite pas de contact physique avec la structure inspectée. Cela permet une surveillance en continu sans perturber les opérations.
- Accessibilité améliorée : Les drones peuvent facilement atteindre des zones dangereuses ou inaccessibles pour les humains, comme des toits, des lignes électriques à haute tension, des éoliennes, ou des installations pétrolières.
- Efficacité accrue : L’inspection par drone permet de couvrir de vastes zones rapidement, réduisant considérablement le temps d’inspection par rapport aux méthodes manuelles.
- Réduction des coûts : En diminuant le besoin d’équipements lourds ou de personnel pour inspecter des zones complexes, l’utilisation de drones thermographiques réduit les coûts d’exploitation.
4. Applications de la thermographie par drone
La thermographie par drone est utilisée dans de nombreux secteurs et pour diverses applications.
- Énergie :

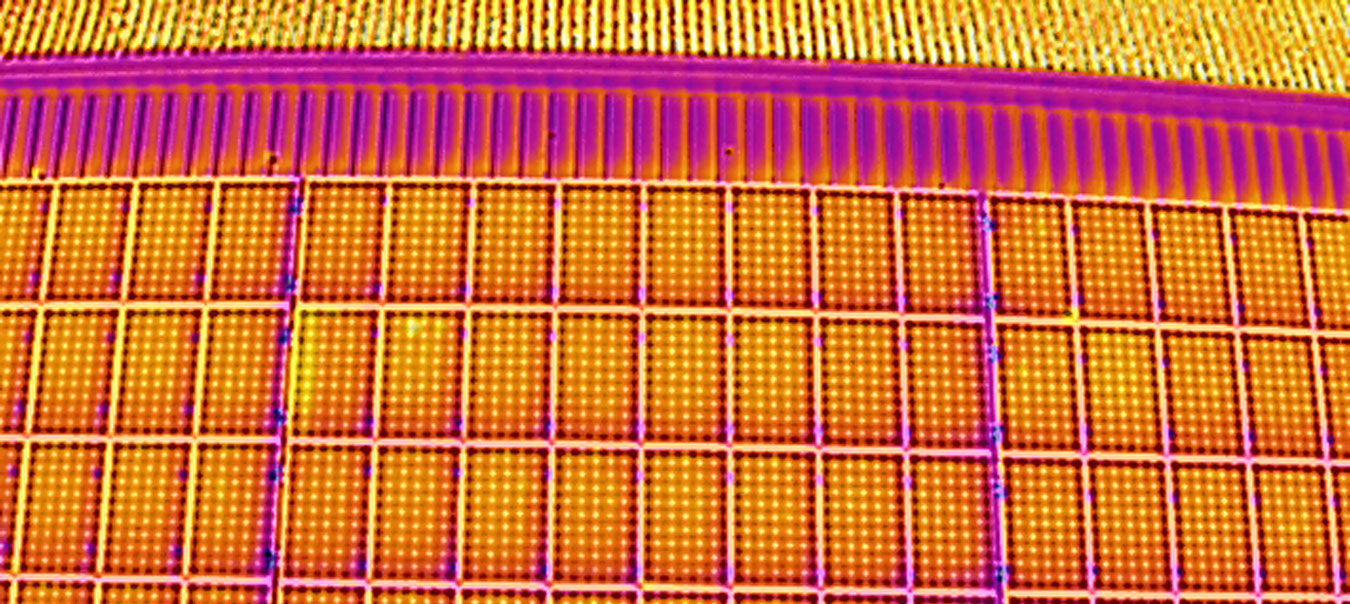

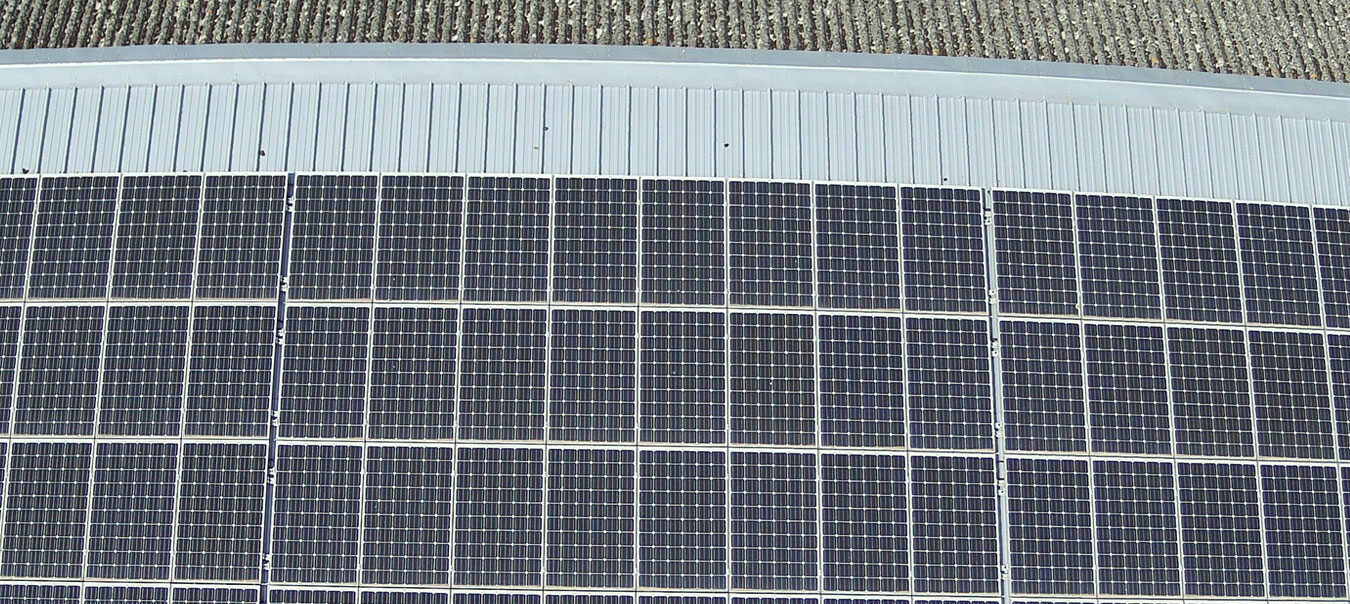

- Panneaux solaires : Les drones permettent de détecter les cellules défectueuses, appelées points chauds, qui nuisent à la performance des panneaux solaires.
- Lignes électriques : Les inspections thermiques permettent de localiser les surchauffes sur les câbles ou les transformateurs avant qu’ils ne causent des pannes ou des incendies.
- Éoliennes : La thermographie aide à détecter les anomalies dans les pales, les générateurs ou les systèmes électriques.
- Construction et bâtiments :
- Audit énergétique : La thermographie par drone permet d’identifier les ponts thermiques, les pertes de chaleur, ou les infiltrations d’humidité dans les bâtiments. Cela aide à optimiser l’efficacité énergétique des structures.
- Surveillance des toitures : Les drones inspectent les toitures pour repérer des infiltrations d’eau ou des zones mal isolées.
- Industrie pétrolière et gazière :
- Pipelines : Les caméras thermiques embarquées sur des drones détectent les fuites de gaz ou de liquide, même sur des tronçons éloignés ou difficiles d’accès.
- Réservoirs de stockage : Inspection des réservoirs pour identifier les variations de température ou les fuites.
- Agriculture de précision :
- Surveillance des cultures : Les drones thermiques permettent d’identifier les zones stressées dans les cultures (manque d’eau, maladies), optimisant ainsi l’irrigation et la gestion des ressources.
- Gestion des troupeaux : La thermographie aide à surveiller la santé des animaux en détectant des variations anormales de température corporelle.
5. Technologies utilisées pour la thermographie par drone
Les drones thermographiques sont équipés de caméras spécifiques qui captent les infrarouges et transforment les variations de température en images thermiques compréhensibles.
- Caméras thermiques : Les caméras infrarouges, également appelées caméras thermiques, détectent et enregistrent les signatures thermiques des objets et surfaces. Ces caméras sont souvent calibrées pour des plages de température précises, en fonction des besoins de l’inspection (énergie, bâtiments, agriculture, etc.).
- Logiciels d’analyse : Après la capture des images thermiques, les données sont traitées à l’aide de logiciels d’analyse thermique. Ces logiciels permettent de détecter automatiquement des points chauds ou des anomalies et de générer des rapports précis pour les équipes techniques.
- Capteurs supplémentaires : En plus des caméras thermiques, certains drones peuvent être équipés de capteurs optiques ou multispectraux pour combiner les données thermographiques avec des images classiques ou d’autres indicateurs environnementaux.
6. Processus d’inspection thermique par drone
L’inspection thermographique par drone suit généralement plusieurs étapes pour garantir une collecte et une analyse précises des données :
- Planification de la mission : Les équipes définissent les objectifs de l’inspection, les zones à survoler et les paramètres du drone, notamment l’altitude de vol et la résolution thermique nécessaire.
- Collecte des données thermiques : Le drone survole la zone ou la structure cible tout en capturant les images thermographiques à l’aide de la caméra infrarouge.
- Analyse des données : Les images thermiques sont ensuite analysées à l’aide de logiciels spécifiques qui permettent de détecter les écarts de température ou les anomalies.
- Rapport d’inspection : Un rapport est généré, détaillant les anomalies détectées et fournissant des recommandations pour les actions correctives ou préventives.
7. Réglementation et sécurité
Comme pour toute utilisation de drones, la thermographie par drone est soumise à des réglementations strictes pour garantir la sécurité des opérations et la protection de la vie privée.
- Formation des pilotes : Les pilotes de drones doivent être formés et certifiés pour effectuer des missions thermographiques, en particulier lorsqu’il s’agit de survoler des zones sensibles ou d’utiliser des caméras infrarouges.
- Respect des réglementations aériennes : Les vols de drones, même pour des inspections thermiques, doivent respecter les règles de l’aviation civile. Cela inclut des restrictions de vol dans certaines zones (comme près des aéroports ou des installations stratégiques) et des altitudes maximales de vol.
- Autorisation préalable : Pour certaines missions d’inspection, des autorisations spécifiques peuvent être requises, notamment si les drones volent au-delà de la ligne de vue directe ou de nuit.
8. Perspectives d’avenir
La thermographie par drone est en constante évolution, avec des innovations technologiques qui promettent de rendre ces inspections encore plus précises et autonomes. Les progrès dans l’intelligence artificielle permettent de mieux analyser les données thermiques et de repérer automatiquement les anomalies sans intervention humaine.
D’autres améliorations concernent les caméras thermiques, qui deviennent de plus en plus légères, abordables et précises, ainsi que l’intégration de drones autonomes capables d’effectuer des inspections répétées sans intervention humaine.
9. Conclusion
La thermographie par drone est devenue une solution incontournable pour la détection préventive et la maintenance dans des secteurs aussi variés que l’énergie, la construction, l’agriculture ou l’industrie. Grâce à sa capacité à fournir des analyses rapides, sûres et précises des variations thermiques, cette technologie contribue à améliorer l’efficacité des inspections tout en réduisant les coûts et en augmentant la sécurité des opérateurs.
